آلة السد ذات المسمار الواحد CBD

الهيكل الرئيسي ومبدأ العمل

معلمات الأداء الرئيسية

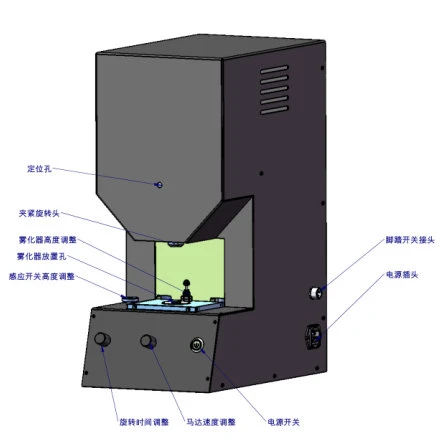

وصف الوظيفة

1. موصل مفتاح القدم: الآلة مجهزة بمفتاح قدم (مع الملحقات)، باستخدام موصل الطيران. إدراج وتشديد.

2. قابس الطاقة: أدخل سلك الطاقة المطابق (مع الملحقات)، واحرص على عدم فكه؛

3. مفتاح الطاقة: مفتاح الطاقة ذاتي القفل؛

4. تعديل سرعة المحرك: يقوم هذا المقبض بضبط سرعة الدوران (في اتجاه عقارب الساعة) للرأس الدوار المشبك

اتجاه عقارب الساعة سريع، والاتجاه العكسي بطيء؛

5. تعديل وقت الدوران: يقوم هذا المقبض بضبط وقت الدوران (في اتجاه عقارب الساعة) لـ (الرأس الدوار المشبك)

يشير اتجاه عقارب الساعة إلى وقت طويل، بينما يشير الاتجاه العكسي إلى وقت قصير؛

6. تعديل ارتفاع المفتاح الاستقرائي: يضبط هذا المقبض ارتفاع المفتاح الاستقرائي الداخلي لاستيعابه

رذاذ بنفس الطول (في اتجاه عقارب الساعة يعني لأعلى، وإلا لأسفل)؛

7. فتحة وضع الرذاذ: ضع الرذاذ الذي يحتاج إلى تثبيته في الفتحة (خارج الرذاذ)

إذا كان القطر أكبر من 11 مم، يلزم وجود ملحقات إضافية لغطاء التغذية)، ويجب وضع حامل السجائر في وضع مستقيم؛

8. تعديل المخزن المؤقت لارتفاع الرذاذ: يقوم هذا المخزن المؤقت بضبط الارتفاع ليناسب الأطوال المختلفة

حامل السجائر (اضبط الارتفاع ليناسب حاملي السجائر الطويلة، واضبط الارتفاع ليناسب حاملي السجائر القصيرين)؛

9. رأس دوار التثبيت: يتم تشغيل هذا الرأس الدوار للتثبيت بشكل مشترك بواسطة أسطوانة ومحرك للتثبيت

وعمل دوار لقط وتشديد حامل السجائر؛

10. ثقب تحديد المواقع: يتم استخدام هذا الثقب لتثبيت رأس التثبيت الدوار.

11. فتحة فتحة عرض ارتفاع المستشعر: تستخدم هذه الفتحة لمراقبة ارتفاع المستشعر؛

12. مدخل الهواء: مدخل الهواء للآلة مجهز بأنبوب هواء 6 مم.
