CBD آلة زيت التلقائي التلقائي بالكامل آلة حقن زيت الإبرة

تم تصميم آلة حقن الزيت هذه خصيصًا لحقن زيت Atomizer ، والتي تتميز بكفاءة ودقة عالية.
يتبنى نظام نقل محور X و Y و Z - المحور ، والذي يمكنه ضبط وضع حقن الزيت بمرونة لتلبية متطلبات حقن الزيت من Atomizers من مواصفات مختلفة. تم تجهيز الجهاز بجهاز التحكم في مستوى الصوت السائل عالي الدقة. يكون خطأ دقة حجم السائل (السكتة الدماغية المصنفة) أقل من أو يساوي 1 ٪ ، وخطأ دقة حجم السائل (التكرار) بين 0. 3 ٪ - 0. من خلال واجهة التشغيل الصديقة للمستخدم ، يمكن للمشغلين تعيين معلمات موضع حقن الزيت بسهولة ومعلمات تشغيل أخرى. يبلغ الحد الأقصى لسعة تخزين النفط 1300 مل ، مما يقلل من مشكلة التزود بالوقود المتكرر.
في الوقت نفسه ، يستخدم الجهاز مواد اتصال عالية الجودة - بما في ذلك سبيكة الألومنيوم والسيليكون والفولاذ المقاوم للصدأ ، مما يضمن جودة منتج الزيت ومتانة المعدات. إنها مناسبة لمؤسسات إنتاج Atomizer الكبيرة ، والتي يمكن أن تحسن بشكل فعال كفاءة الإنتاج وخفض تكاليف الإنتاج.

إرسال التحقيق

مقدمة المنتج

طرق التشغيل الأساسية

01.

طريقة وضع صينية Atomizer:

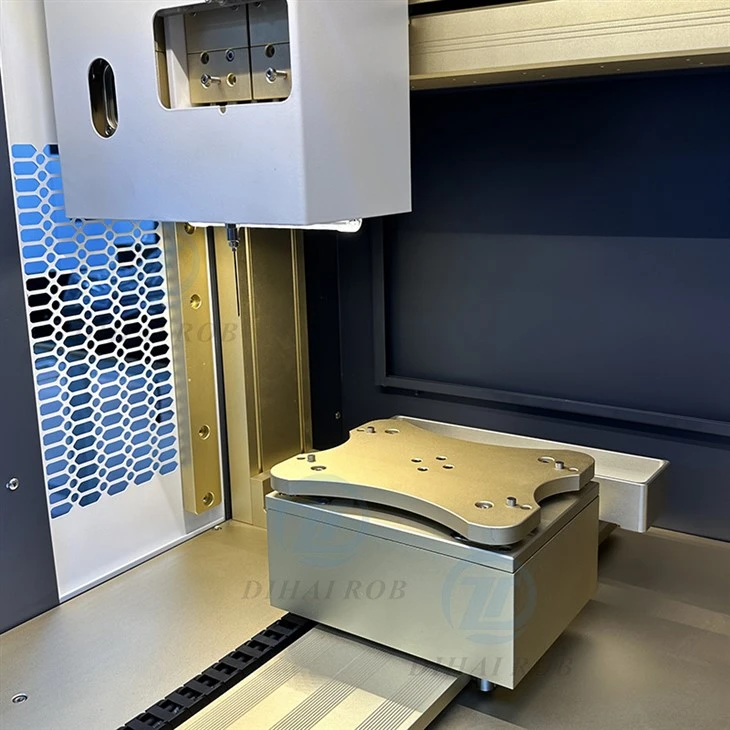

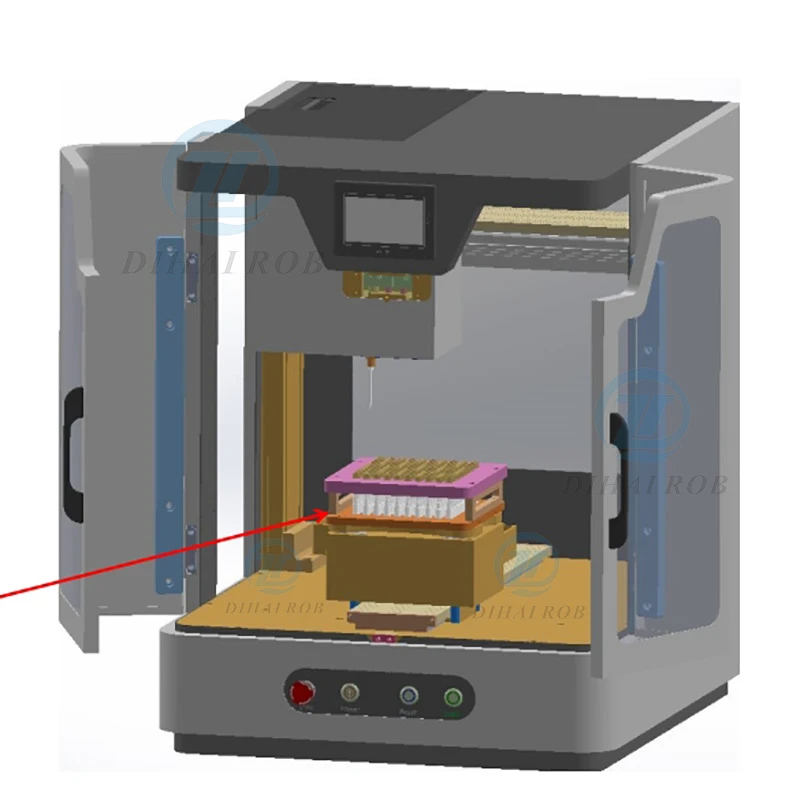

ضع صينية Atomizer على مقعد الدرج ، وقم بمحاذاة ثقوب تحديد المواقع الأربعة على الدرج مع دبابيس تحديد المواقع الأربعة على مقعد الدرج ، كما هو مبين في الشكل.

02.

إعداد معلمات موضع atomizer:

في الصفحة الرئيسية لواجهة التشغيل ، انقر فوق "إعادة تعيين" لإعادة تعيين جميع المحاور المتحركة ، ثم أدخل واجهة تشغيل نظام MHI - التشغيل اليدوي.

قم بتشغيل محاور X و Y و Z لتحريك ومراقبة موضع حقن الزيت في المحقنة والألعاب الأولى ، كما هو موضح في الشكل اليمين.

ملاحظة: تختلف أطوال محاقن حقن الزيت المستخدمة لذات الأطوال المختلفة. إذا كان طول الذرة أقل من 40 مم ، فاستخدم محقنة طويلة ؛ إذا كان طول الذرة أكبر من 100 مم ، فاستخدم محقنة قصيرة.

معلمات الأداء الرئيسية

اسم المشروع	حدود
جهد المدخلات (V)	واحد - المرحلة AC110VAC 60Hz
قدرة طاقة المدخلات (الطاقة)	1.2kw
نطاق قياس درجة الحرارة	0 - 120 درجة ، دقة 2 ٪
أبعاد المعدات	620 × 670 × 800 (الوحدة: يرجى التوضيح ، عادة في مم)
وزن المعدات	160 كجم
الظروف البيئية	درجة الحرارة 0 - 100
دقة الحجم السائل (السكتة الدماغية المقدرة)	خطأ أقل من أو يساوي 1 ٪
دقة حجم السائل (التكرار)	خطأ 0. 3 ٪ - 0. 7 ٪
الحد الأقصى لسعة حوض تخزين النفط	1300 مل
القوة الدافعة المصنفة للمكبس	0.9N.m
مواصفات سعة الحقن	0. 2 - 7 ml
السائل - مواد الاتصال	سبيكة الألومنيوم ، السيليكون ، الفولاذ المقاوم للصدأ

نظرة عامة على المعدات

01.

رقم سري	اسم
1	غطاء الوجه العلوي
2	خزان تخزين النفط
3	الباب الأمامي 1
4	الباب الجانبي
5	مضخة حقن الزيت
6	صندوق استلام النفط
7	y المحور المتحرك التجميع
8	Z- المحور المتحرك التجميع
9	لوحة التشغيل
10	الباب الأمامي 2
11	مجموعة متحرك المحور
12	شاشة تعمل باللمس

02.

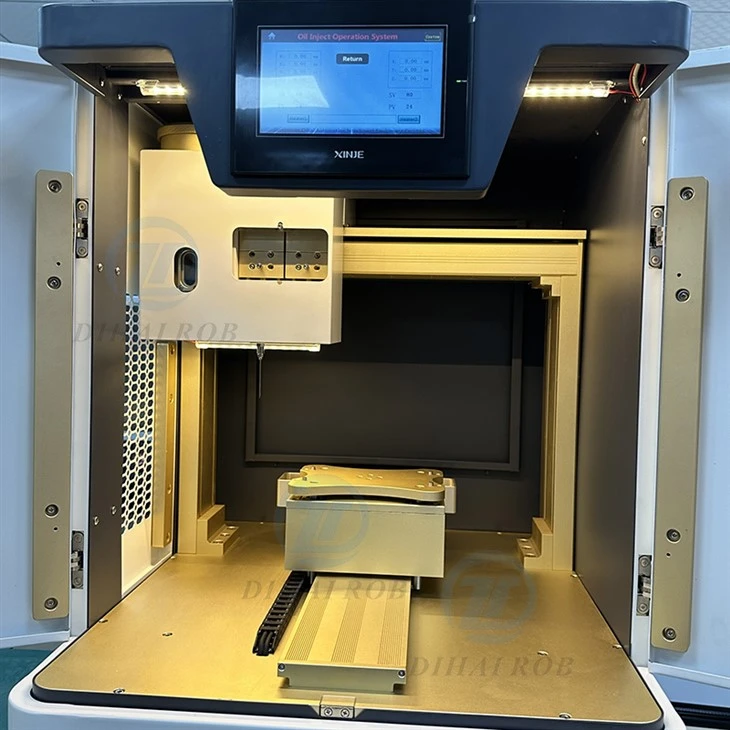

تحقق مما إذا كان المكون المتحرك للمحور X في وضع الأصل في أقصى اليسار ، إذا كان المكون المتحرك المحور Y في موضع الأصل الأمامي ، وإذا كان مكون رفع المحور z هو في موضع الأصل العلوي ؛ قبل العرض التوضيحي ، يرجى عدم وضع صينية Atomizer على مكون المحور ص لتجنب الأضرار العرضية لأنبوب إبرة حقن الزيت. كما هو مبين في الشكل على اليمين

03.

تحديد موضع حقن الزيت:

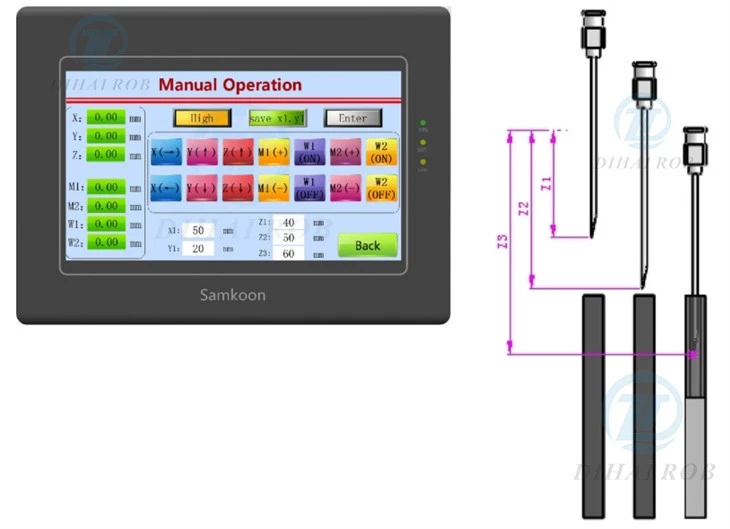

حرك محاور X و Y و Z إلى وضع حقن الزيت في أول ذرة. عند عرض "حفظ X1 ، Y1" ، انقر فوق مفتاح "Enter" لحفظ إحداثيات البدء الحالية لمحاور X\/Y.
انقر فوق مفتاح التبديل مرة أخرى. عندما يظهر "حفظ Z1" ، انقر فوق مفتاح "Enter" لحفظ أعلى نقطة رفع Z1 لحقن الزيت على المحور z.

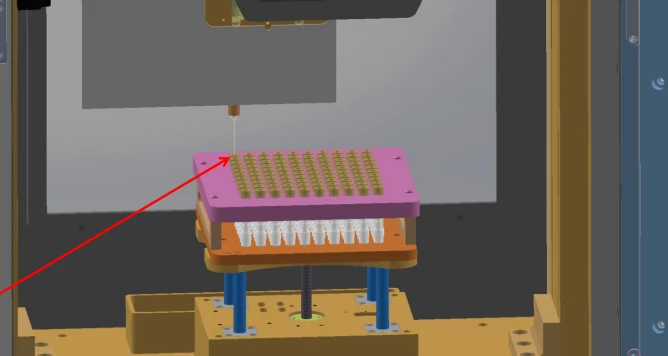

قم بتشغيل المحور z - للتحرك لأسفل. عند ملاحظة أن الإبرة تصل إلى الجزء العلوي من Atomizer ولا يوجد أي تصادم أثناء الحركة اليمنى اليمنى ، انقر فوق مفتاح التبديل. عند ظهور "حفظ Z2" ، انقر فوق مفتاح "Enter" لحفظ Z2 من المحور z - بالقرب من الجزء العلوي من Atomizer.
استمر في تشغيل المحور z - للتحرك لأسفل. راقب عمق حقن الزيت عند إدراج الإبرة في الذرة. انقر فوق مفتاح التبديل. عندما يظهر "حفظ Z3" ، انقر فوق مفتاح "Enter" لحفظ عمق حقن الزيت Z3 للمحور z -. ثم يتم الانتهاء من إعداد معلمة الموضع ، كما هو موضح في الشكل اليمنى - الشكل.
